隨著電力行業，新型能源，風力發電，光伏發電的大力發展，高壓開關柜等電氣設備的需求也與日俱增，當然選擇一套合適的高壓成套開關設備就顯得較為重要了。那么在選擇的時候我們應該注意哪些方面呢？

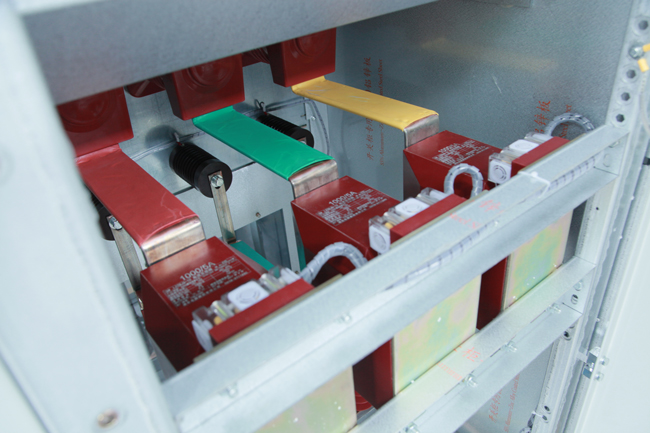

　　高壓開關柜柜體的結構要求

所有開關柜的殼體必須是金屬外殼，并具有一定的機械強度，柜體內的斷路器室，母線室，電纜室的上方均設有壓力釋放通道，二次線的敷設美觀并便于檢查。開關柜內所有一次電器元件的安裝梁必須是金屬的且應可靠接地。

　　高壓開關柜防護等級的要求

10kV ,35kV高壓開關柜屬于高壓帶電設備，為了防止人體接近高壓開關柜的高壓帶電部分和觸及運動部分，在設計開關柜時，我們必須考慮柜體防護等級的要求，對于10KV固定式開關柜如GG-1A-10，XGN2-10,必須滿足防護等級IP3X的要求，移開式JYN和KYN系列如JYN2-10,KYN1-10,KYN11-10,KYN28-10等必須滿足防護等級IP4X的要求,對于35KV固定式開關柜如XGN17-40.5等必須滿足防護等級IP3X的要求，移開式柜如 GBC-40.5,JYN-40.5必須滿足防護等級IP3X的要求, 移開式KYN系列開關柜如KYN10-40.5,KYN61-40.5必須滿足防護等級IP4X的要求。

　　當然開關柜設計時，我們可以追求更高的防護等級，但存在的問題是隨著防護等級的提高，生產成本相應提高，散熱條件變差，所以不能一味追求高的防護等級，一般以IP3X和IP4X為宜即可。

　　高壓開關柜絕緣距離要求

由于10kV ,35kV開關柜用于對三相交流電進行分配，因此相間及相對地之間必須保證一定的絕緣距離，否則會引起短路，對整個電力系統造成危害。故我們?cè)谠O(shè)計開關柜必須滿足一下絕緣距離的要求：如單純以空氣作為絕緣介質且海拔高度在1000m時，對于10kV相對地，及相與相之間滿足大于等于125mm,35kV相對地，及相與相之間滿足大于等于300mm，但若海拔高度超過1000m時，應按GB3906的要求對絕緣距離給予修正。但有時受配電室地方的限制，我們所制作開關柜的外形尺寸往往不能滿足絕緣距離的要求，所以可以采取以下幾種方法來解決絕緣問題：

　　第一，在金屬封閉高壓開關柜中，采用非金屬的絕緣隔板，以此來加強相間或相對地絕緣，達到縮小對絕緣距離的要求。但必須注意10kV時帶電裸導體與該絕緣板間應保持不小于30mm，在40.5kV時帶電裸導體與該絕緣板間應保持不小于60mm。該方法的缺點是絕緣隔板受使用環境影響很大，存在絕緣老化的問題。

　　第二，使用熱縮套管把高壓帶電導體整個熱縮起來，實踐中10kV要確保絕緣距離不小于100mm,35kV要確保絕緣距離不小于200mm。缺點是熱縮套管同樣存在絕緣老化的問題。隨時間推移絕緣強度會降低。

　　綜上所述，在設計許可的情況下，盡可能地使用空氣絕緣來滿足絕緣的要求。

關于選擇高壓開關柜時，對柜體、防護等級和絕緣方面應有哪些要求的介紹就到這里了，想了解更多高壓柜的知識，歡迎關注紫電電氣官網。
